Tumeurs ORL-3 espaces anatomiques : vue transversale




Anatomie des structures de l’hypopharynx et de la glande thyroïde- vue postérieure


anatomie des structures de l'hypopharynx et de la glande thyroïde- vue postérieure



Anatomie des structures de l’hypopharynx et de la glande thyroïde - vue latérale droite

Cavité buccale- anatomie




Glandes salivaires principales




Sinus frontaux, ethmoïdaux et sphénoïdes : vue latérale




Glande thyroïde et cartilage thyroïdien, vue antéro-latérale droite


Glande thyroïde et cartilage thyroïdien, vue antéro-latérale droite



Voies aérodigestives supérieures: principaux sites de cancer
*en bleu les sites de cancers des voies aériennes, en vert les sites de cancers des voies digestives.




Dessin du larynx




Anatomie du pharynx et du larynx, aspect latéral


Anatomie du pharynx et du larynx, aspect latéral



Hypopharynx, vue postéro-latérale



Sinus pyriforme


Sinus pyriforme



Nasopharynx, oropharynx et hypopharynx, vues postérieures et transversales



Exemples de cancer des glandes parotides

Tumeurs ORL : cancer glande parotides

Tumeurs ORL : adénopathies palpables et non-palpables




Adénopathies de la tête et du cou palpables et non-palpables



Plan musculaire superficiel du cou: localisation et drainage des principaux ganglions lymphatiques

Sites de ganglions cervicaux
1- Sous-mandibulaires Joues, nez, lèvre inférieure, gencives, portion antérieure de la langue.
2- sous-mentonniers Lèvre inférieure, plancher de la bouche, apex de la langue.
3- Jugulo-digastriques Sphère ORL au complet et thyroïde.
4- Intra parotidiens Scalp temporal, portion médiane du visage, nez, oreille externe, gencives, parotides, oreille moyenne.
5- Pré-auriculaires Scalp antérieur et temporal, portion médiane du visage, nez, oreille externe, conjonctive.
6- retro-auriculaires Scalp temporal.
7- Occipitales Scalp occipital.
8- Sus claviculaires Thorax et abdomen (nodules de Virchow si cancer), Thyroïde.
Zones de regroupements des ganglions
superficielles Peau, pharynx inférieur, oreille interne, parotide.
profondes Site d'atteinte secondaire de toutes les autres adénopathies cervicales, scalp occipital, oreille,
cou postérieur, langue, trachée, thyroïde, nasopharynx, cavités nasales, palais oesophage, épaule.
postérieures Atteinte virale le plus souvent, rarement cancéreuse.



Tumeurs ORL : adénopathies palpables et non-palpables

Régions médiastinales où se situent les différentes tumeurs et les atteintes ganglionnaires.

Régions médiastinales où se situent les différentes tumeurs


Schéma 1  : Adénopathies para-oesophagiennes supérieures, moyennes et inférieures.




Schéma 2 : Structures anatomiques pouvant être envahies par un cancer de l’œsophage : trachées, bronches souches, artères bronchiques, artères pulmonaires, aorte et nerf laryngé supérieur.

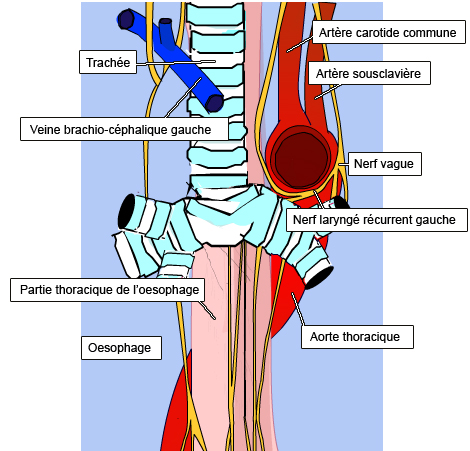

Schéma anatomique 3 : Cancer de l’œsophage : proximité du Nerf vague et du nerf laryngé supérieur autour de la crosse de l’aorte.


Schéma 4 : Nerf vague et nerf récurrent laryngé autour de la crosse de l'aorte. Proximité de l'apex du poumon gauche. Proximité du médiastin supérieur avec la trachée, l'oesophage et les adénopathies médiastinales.



Exemples de cancer des glandes selon le stade
ex: Glande thyroïde

I

Tumeur plus petite que 1 cm.

II Tumeur plus grande que 1 cm plus petite que 4 cm.
III

Tumeur plus grande que 4 cm.

IV

Débordement de la capsule de la thyroïde.


Exemple de cancer glottique (cordes vocales) selon le stade




Tumeurs ORL : trois espaces anatomiques
ex: Tumeur glottique


Exemples de cancer oropharynx selon le stade s'appliquant au
  • palais mou
  • loge pharyngée
  • portion postérieure de la langue
  • Base de la langue (ci-dessous représentée)

Tumeurs ORL : trois espaces anatomiques
ex.: Tumeur oropharyngée



 Exemples de cancer du larynx supraglottique selon le stade




Tumeurs ORL : trois espaces anatomiques
ex.: Tumeur supra-glottique
